5 lý do cần cẩn trọng khi chọn RAM cho AMD Ryzen và cách tối ưu hiệu năng ổn định

Kiến trúc Infinity Fabric và bài toán đồng bộ xung nhịp

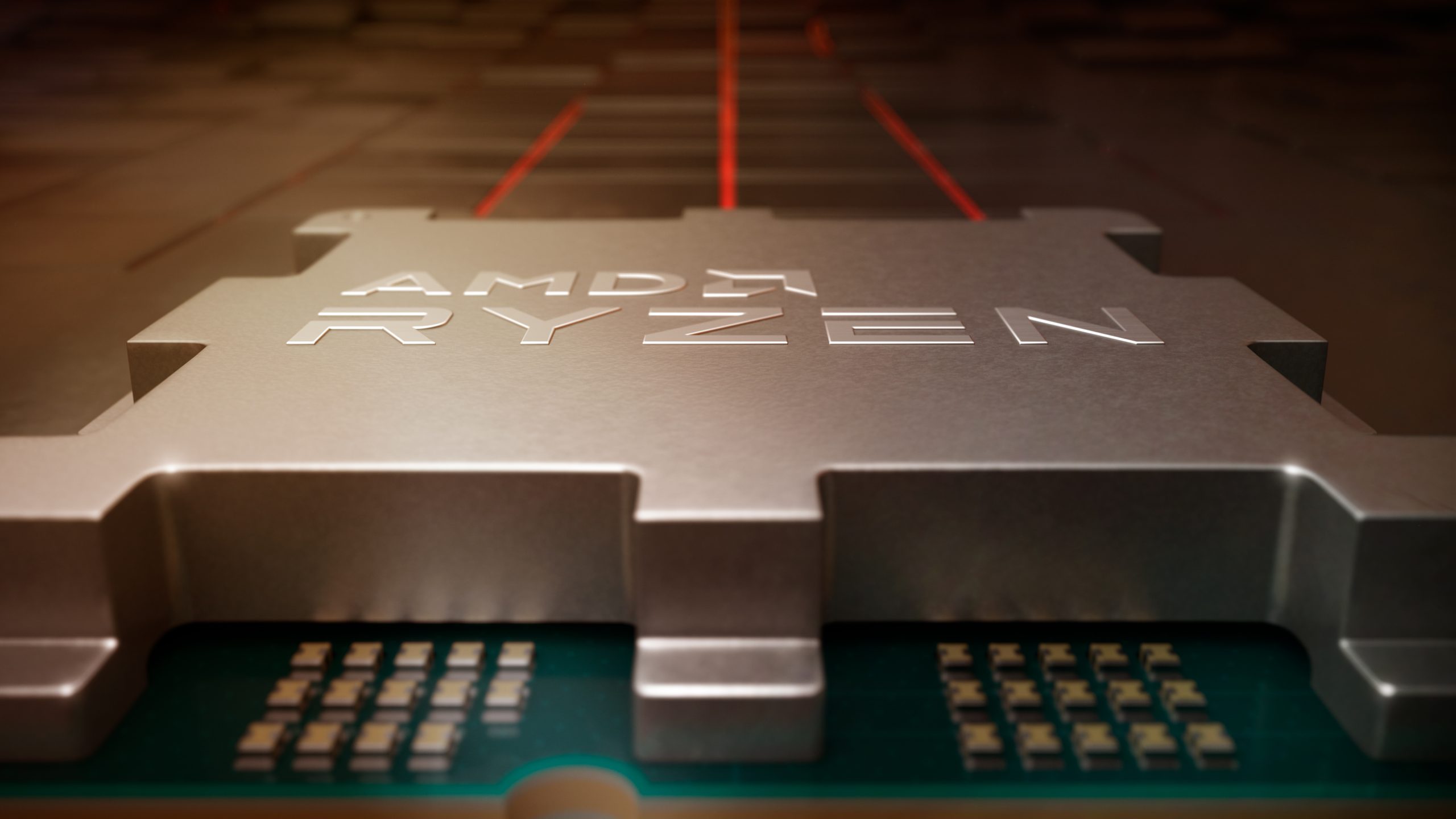

Kể từ thế hệ đầu tiên cho đến các dòng vi xử lý Ryzen 7000 và 9000 mới nhất trên socket AM5, cấu trúc chiplet đã tạo dựng lợi thế cạnh tranh vượt bậc. Thay vì gom toàn bộ nhân tính toán và khối điều khiển vào một đế bán dẫn nguyên khối (monolithic), hãng phân chia các cụm nhân CCD (Core Complex Die) và kết nối chúng với đế giao tiếp I/O Die thông qua mạng liên kết nội bộ Infinity Fabric. Mạng lưới này vận hành theo một tần số xung nhịp riêng gọi là FCLK (Infinity Fabric Clock).

Bên cạnh FCLK, hệ thống bộ nhớ trên CPU Ryzen còn phụ thuộc vào hai xung nhịp then chốt khác: UCLK (tần số của bộ điều khiển bộ nhớ hợp nhất – Unified Memory Controller Clock) nằm trong đế I/O, và MCLK (tần số thực của các thanh RAM – Memory Clock). Mức độ trễ và tốc độ truyền tải dữ liệu giữa RAM và các nhân CPU phụ thuộc rất lớn vào việc các xung nhịp này có giữ được tỷ lệ đồng bộ hay không.

Trên nền tảng AM4 (Ryzen 1000 đến 5000 series), mức hiệu năng lý tưởng nhất đạt được khi hệ thống duy trì tỷ lệ đồng bộ 1:1:1 giữa FCLK, UCLK và MCLK. Giới hạn đồng bộ này thường chạm ngưỡng tối đa ở tốc độ DDR4-3600 (tương ứng xung nhịp thực 1.800 MHz cho cả 3 thành phần) hoặc DDR4-3733 trên một số mẫu Ryzen 5000 tuyển chọn. Khi người dùng cố đẩy xung nhịp RAM vượt qua ngưỡng này, bo mạch chủ sẽ tự động tách rời liên kết, khiến độ trễ tăng vọt và làm giảm hiệu năng thực tế dù xung RAM hiển thị cao hơn.

Điểm ngọt DDR5-6000 trên AM5 và hệ quả của chế độ 1:2

Bước sang nền tảng AM5 hỗ trợ chuẩn bộ nhớ DDR5, thiết kế của khối điều khiển I/O đã có sự điều chỉnh quan trọng. Đại diện kỹ thuật Robert Hallock từng làm rõ trên Tom’s Hardware rằng người dùng không còn bắt buộc phải ép FCLK chạy song hành 1:1 với xung RAM. Thay vào đó, thiết lập tối ưu nhất là để FCLK ở chế độ tự động (thường vận hành quanh mức 2.000 MHz đến 2.100 MHz), đồng thời duy trì tỷ lệ 1:1 giữa bộ điều khiển bộ nhớ (UCLK) và thanh RAM (MCLK).

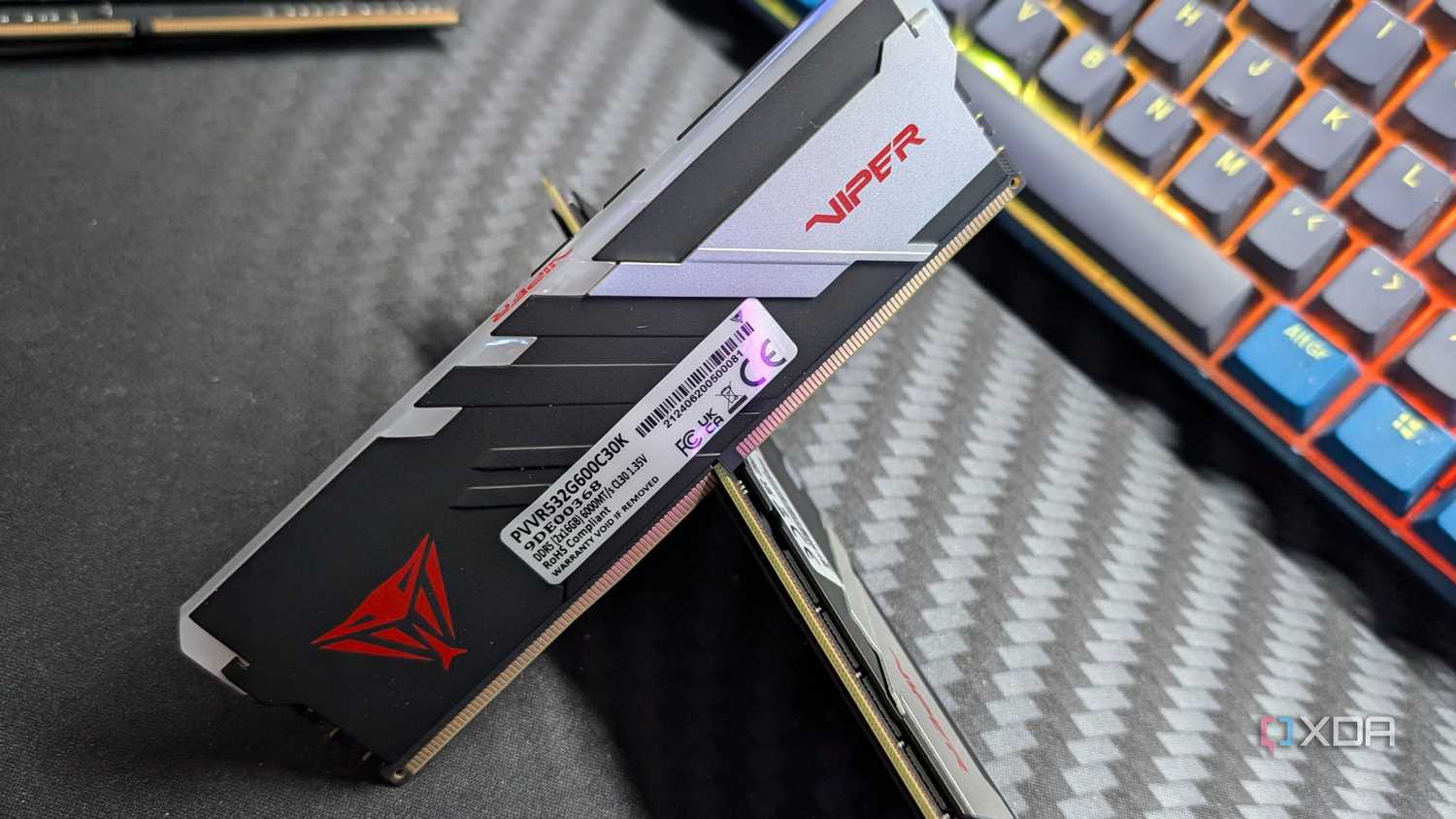

Cấu hình Auto:1:1 này đưa DDR5-6000 trở thành “điểm ngọt” (sweet spot) hoàn hảo cho các dòng Ryzen 7000 và Ryzen 9000. Ở mức DDR5-6000, xung nhịp thực MCLK đạt 3.000 MHz và bộ điều khiển UCLK cũng vận hành ở đúng 3.000 MHz. Khi người dùng lắp các kit RAM có xung nhịp từ 6.400 MT/s trở lên (hoặc trên 6.400 MT/s với Zen 5), bộ điều khiển bộ nhớ của vi xử lý không còn duy trì được mức xung tương ứng và buộc phải chuyển sang chế độ phân chia 1:2 (Gear 2, tức UCLK chạy ở nửa tốc độ của MCLK). Việc chuyển đổi này tạo ra một khoảng phạt độ trễ truy xuất dữ liệu từ 8 đến 12 ns, khiến tốc độ phản hồi trong các tác vụ nhạy cảm như chơi game bị sụt giảm. Trừ khi ép xung RAM lên mức cực cao từ 8.000 MT/s trở lên để bù đắp bằng băng thông thuần, việc chạy RAM ở xung nhịp lửng lơ như DDR5-6400 hay 7200 ở chế độ 1:2 thường mang lại hiệu năng thực tế thấp hơn mức DDR5-6000 chuẩn 1:1.

Rủi ro tụt xung khi cắm đủ 4 khe RAM (2 DPC)

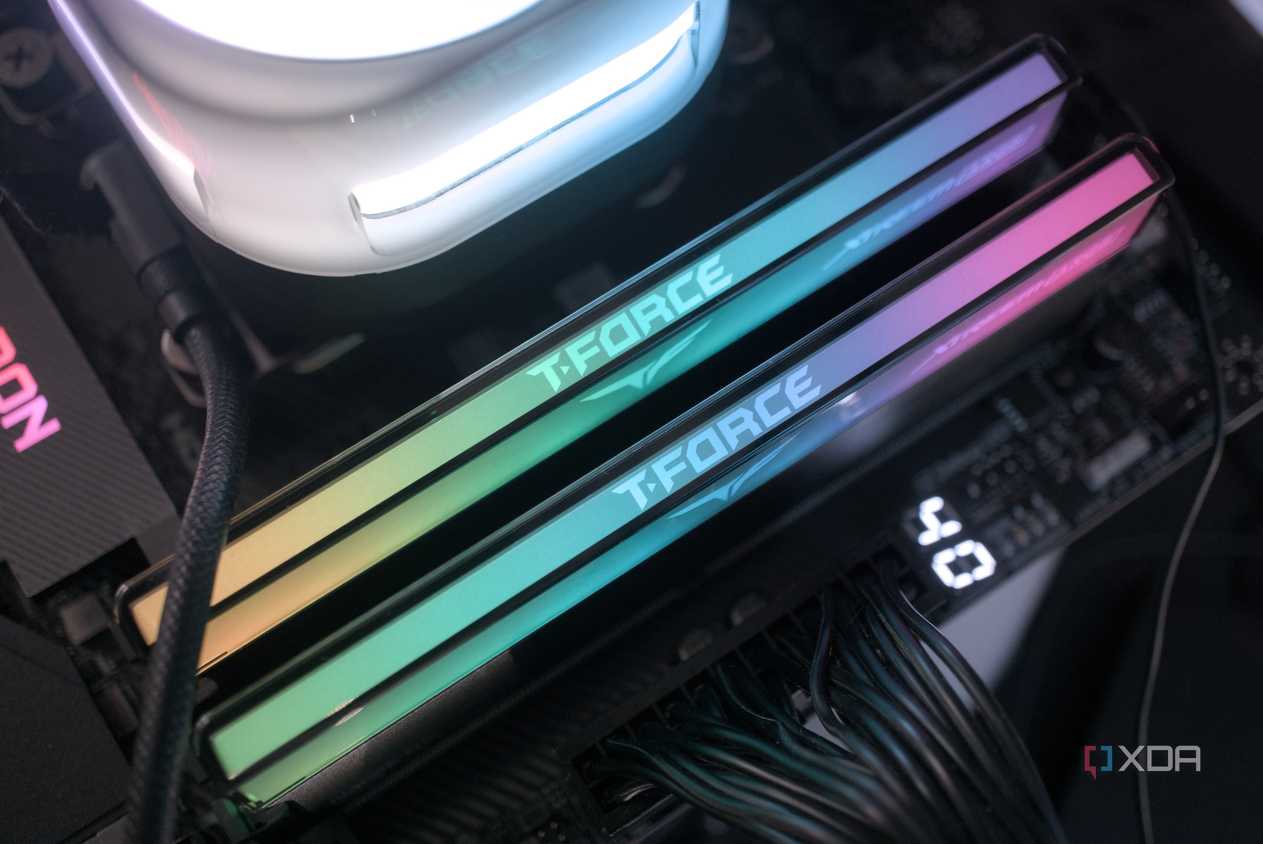

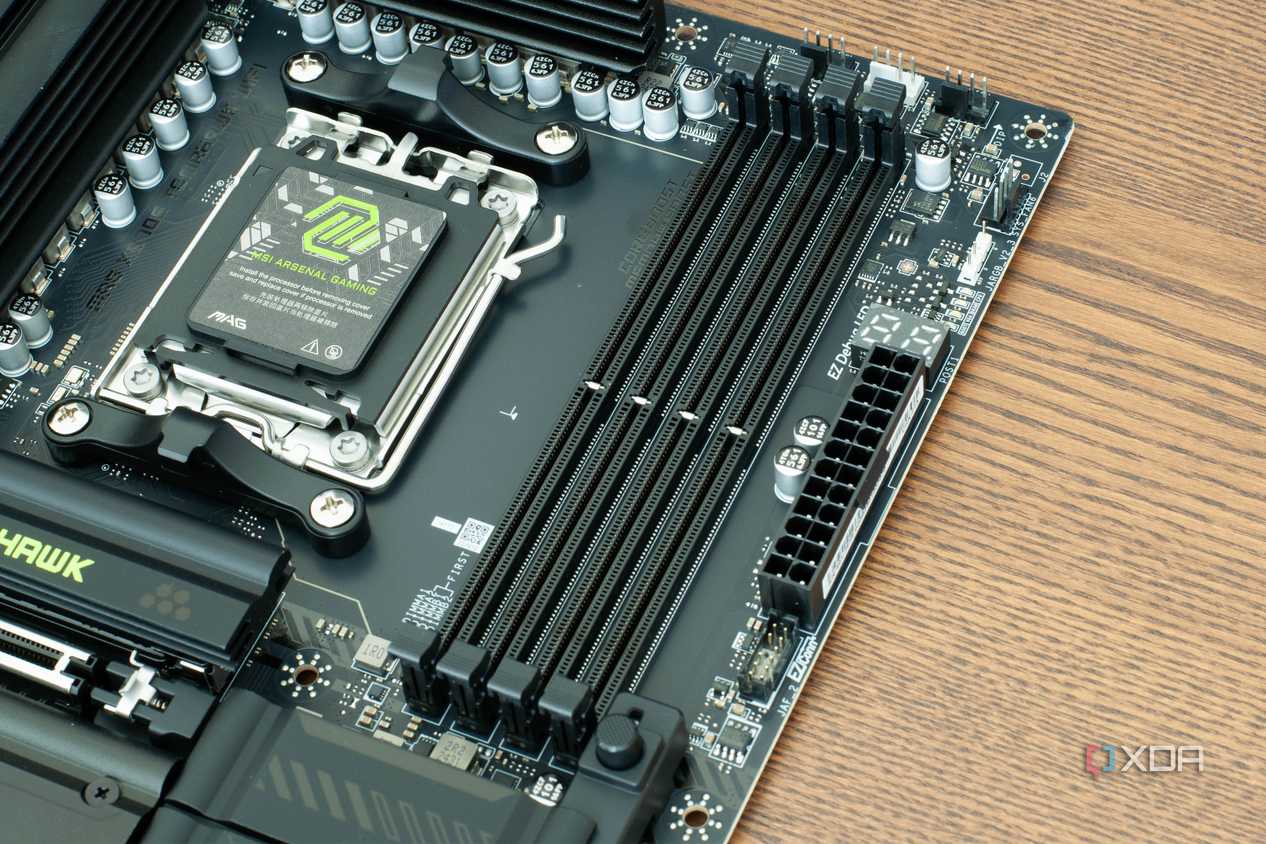

Một thói quen phổ biến của nhiều người dùng khi dựng máy tính là cắm kín cả 4 khe cắm RAM trên bo mạch chủ để tối đa hóa dung lượng hoặc tạo hiệu ứng thị giác với dải đèn LED RGB. Tuy nhiên, trên nền tảng DDR5 nói chung và socket AM5 nói riêng, việc cắm đủ 4 thanh RAM (chuẩn thiết kế 2 DPC – 2 DIMMs Per Channel) tạo ra tải điện dung và áp lực tín hiệu rất lớn lên bộ điều khiển bộ nhớ của vi xử lý.

Theo tiêu chuẩn kỹ thuật nhà sản xuất công bố, khả năng hỗ trợ xung nhịp gốc (JEDEC) có sự phân cấp rõ rệt tùy theo số lượng thanh RAM và loại cấu trúc rank (Single-rank hay Dual-rank):

Số liệu: Bảng thông số kỹ thuật bộ nhớ hỗ trợ trên vi xử lý Ryzen AM5

Khi lắp đủ 4 thanh RAM, mức xung nhịp gốc đảm bảo chỉ còn dừng ở 3.600 MT/s. Nếu bật tính năng ép xung một chạm (EXPO hoặc XMP) lên mức 6.000 MT/s trên cấu hình 4 thanh, bộ điều khiển bộ nhớ tích hợp thường xuyên gặp lỗi huấn luyện bộ nhớ (memory training), dẫn đến thời gian khởi động kéo dài bất thường hoặc phát sinh màn hình xanh (BSOD) khi hệ thống chịu tải nặng. Do đó, nếu cần dung lượng lớn từ 32GB, 64GB đến 96GB, giải pháp tối ưu và an toàn nhất luôn là sử dụng kit 2 thanh (2x16GB, 2x32GB hoặc chuẩn dung lượng mới 2x24GB, 2x48GB) cắm vào đúng khe A2 và B2 được khuyến cáo.

Chuẩn EXPO và tầm quan trọng của sub-timings

Trước khi chuẩn DDR5 ra mắt, phần lớn các bộ nhớ trên thị trường chỉ tích hợp sẵn cấu hình Intel XMP (Extreme Memory Profile). Mặc dù các bo mạch chủ vẫn có khả năng đọc và chuyển đổi thông số XMP (thường hiển thị dưới tên gọi DOCP trên ASUS hoặc A-XMP trên MSI), các thiết lập này chủ yếu được đo kiểm và tối ưu hóa dựa trên đặc tính đường mạch của vi xử lý Intel.

Với AM5, chuẩn mở EXPO (Extended Profiles for Overclocking) đã chính thức được giới thiệu. Điểm khác biệt mấu chốt của chứng chỉ EXPO nằm ở việc kit RAM được kiểm thử trực tiếp trên nền tảng Ryzen, lưu sẵn không chỉ các thông số độ trễ chính (Primary Timings như tCL, tRCD, tRP, tRAS) mà còn bao gồm cả các thông số độ trễ phụ (Sub-timings như tREFI, tRFC). Việc tối ưu sub-timings chuẩn xác cho cấu trúc đế I/O giúp giảm độ trễ truy cập bộ nhớ sâu hơn, đồng thời đảm bảo hệ thống vượt qua giai đoạn huấn luyện khởi động nhanh chóng và ổn định hơn so với việc ép chạy một profile XMP đơn thuần.

Cảnh giác với việc trộn các kit RAM khác nhau và kiểm soát điện áp

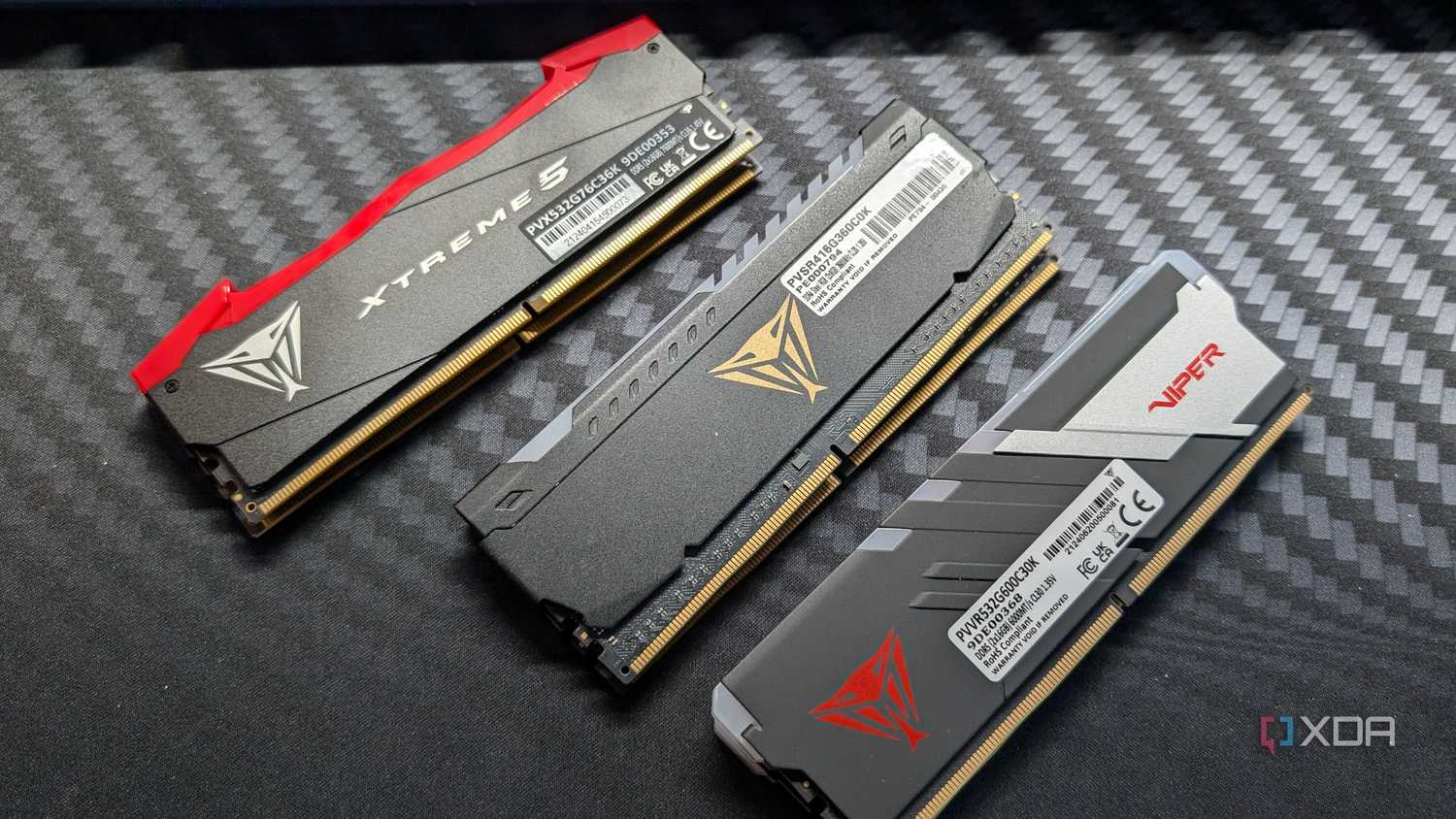

Một lưu ý kỹ thuật quan trọng khác khi xây dựng cấu hình Ryzen là tuyệt đối tránh việc mua lẻ 2 thanh RAM riêng biệt hoặc gom 2 kit RAM khác đợt sản xuất để gắn chung, kể cả khi chúng có cùng mã hiệu và cùng mức thông số trên bao bì. Các hãng sản xuất RAM thường xuyên thay đổi nhà cung cấp chip nhớ (giữa Samsung, SK Hynix hoặc Micron) giữa các lô hàng khác nhau. Sự sai lệch về bảng mạch in (PCB layout) và đặc tính điện áp giữa hai loại chip nhớ sẽ khiến bo mạch chủ không thể thiết lập một cấu hình xung nhịp chung ổn định.

Bên cạnh đó, việc kiểm soát điện áp cấp cho đế I/O (CPU SoC Voltage) là yếu tố mang tính sống còn đối với độ bền phần cứng. Trong giai đoạn đầu khi nền tảng AM5 mới ra mắt, một số bản BIOS từ các nhà sản xuất bo mạch chủ đã tự động đẩy điện áp SoC lên mức quá cao (trên 1.35V đến 1.4V) khi người dùng kích hoạt EXPO, dẫn đến nguy cơ quá nhiệt và phồng hỏng đế chip. Các bản cập nhật AGESA sau đó đã giới hạn điện áp SoC ở mức tối đa 1.30V. Để đảm bảo an toàn lâu dài cho chip xử lý, mức điện áp SoC khuyến nghị khi chạy ổn định ở xung DDR5-6000 nên được duy trì ở mức dưới 1.20V đến 1.25V.

Lựa chọn cấu hình và chi phí thực tế tại thị trường Việt Nam

Đối với người dùng đang lên kế hoạch lắp ráp máy tính hoặc nâng cấp dàn máy sử dụng chip Ryzen (từ Ryzen 5 7600, Ryzen 7 7800X3D cho đến Ryzen 9 9950X), việc cân đối ngân sách và thông số RAM mang lại tác động rõ rệt tới trải nghiệm hàng ngày:

Số liệu: Khảo sát tại các hệ thống bán lẻ linh kiện máy tính trong nước (Phong Vũ, CellphoneS, GearVN)

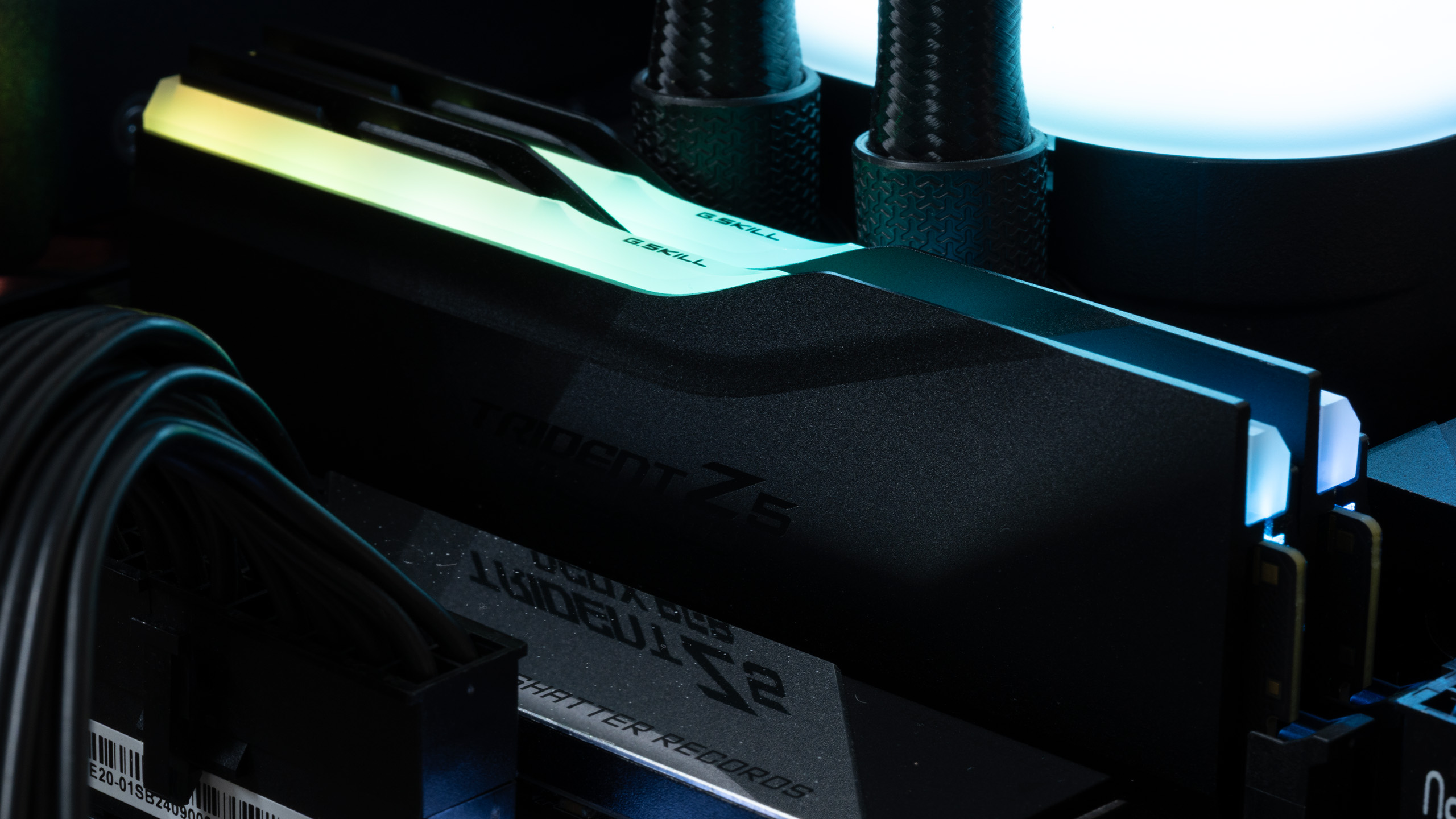

Mức chênh lệch giữa một kit RAM phổ thông DDR5-5600 và một kit DDR5-6000 có độ trễ chặt CL30 hỗ trợ EXPO chỉ dao động trong khoảng vài trăm nghìn đồng, nhưng lại mang đến sự cải thiện trực tiếp về khung hình tối thiểu (1% low FPS) trong các tựa game nặng cũng như rút ngắn thời gian xử lý các tác vụ nén dữ liệu và đồ họa. Thay vì đầu tư vào các kit RAM xung nhịp quá cao vượt ngưỡng 7.000 MT/s vừa đắt đỏ vừa dễ rơi vào chế độ chia đôi xung 1:2, cấu hình 2 thanh 16GB chuẩn DDR5-6000 CL30 chính là điểm đầu tư hiệu quả và an toàn nhất cho người dùng Ryzen hiện nay.

Nguồn tham khảo: XDA-Developers, Tom’s Hardware, Wccftech, AMD
