Tóm tắt nhanh
- Apple có kho bản vẽ kích thước chi tiết cho khoảng 96 thiết bị, từ iPhone, Apple Watch đến MacBook và Vision Pro.
- Tài liệu thể hiện kích thước, đường cong, vị trí nút, camera, loa, cổng kết nối và các vùng cần tránh khi bố trí vật liệu.
- Mục đích chính là giúp nhà sản xuất bên thứ ba làm ốp lưng, dây đeo và phụ kiện vừa khít hơn.
- Người dùng và nhà thiết kế tại Việt Nam có thể xem tài liệu công khai của Apple; đây không phải bộ sơ đồ sửa chữa hay cam kết mở rộng quyền sửa chữa.
Những đường cong trên vỏ iPhone hay vị trí chính xác của nút bấm Apple Watch thường chỉ được nhìn thấy như một phần của thiết kế hoàn chỉnh. Kho Dimensional Drawings của Apple bóc tách các chi tiết đó thành bản vẽ kỹ thuật, vốn được tạo ra để các nhà sản xuất phụ kiện có thể thiết kế sản phẩm tương thích.
Theo 9to5Mac, bộ sưu tập hiện bao gồm khoảng 96 thiết bị. Tài liệu trải từ iPhone, iPad, Apple Watch, AirPods, MacBook đến AirTag và cả tròng ZEISS Optical Inserts dành cho Vision Pro.

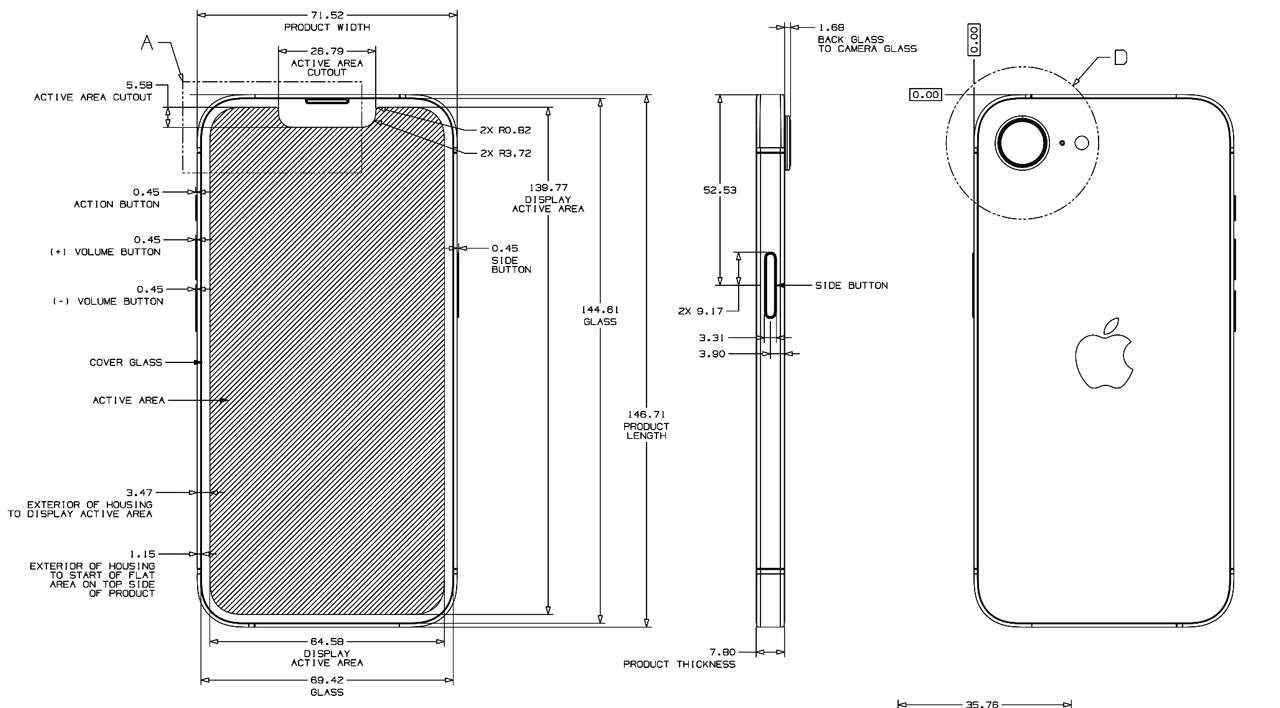

Bản vẽ cho thấy cả đường cong, nút bấm lẫn vùng cần chừa quanh thiết bị
Đây là các bản vẽ trực giao và thông số kích thước, không phải sơ đồ mạch hay hướng dẫn tháo lắp. Nhà thiết kế có thể tra kích thước tổng thể, bán kính bo cạnh, vị trí camera, cảm biến, loa, nút bấm và đầu nối. Tài liệu cũng đánh dấu những vùng cần để trống hoặc hạn chế vật liệu, chẳng hạn khu vực liên quan đến ăng-ten và cảm biến.
Chi tiết này có ý nghĩa thực tế với phụ kiện: một chiếc ốp không thể chỉ vừa đường viền bên ngoài. Nó còn phải tránh che camera, cản âm thanh hoặc ảnh hưởng đến vùng ăng-ten. Bản vẽ chuẩn giúp hãng phụ kiện giảm việc đoán kích thước từ ảnh sản phẩm hay chờ có máy bán lẻ để tự đo.
Apple mở tài liệu để phụ kiện bên thứ ba vừa khít hơn
Apple giới thiệu tài liệu phụ kiện của mình như nguồn hướng dẫn cho nhà phát triển và nhà sản xuất. Trang Apple Developer hiện cung cấp các hướng dẫn thiết kế phụ kiện, bao gồm yêu cầu về dây đeo Apple Watch, ốp lưng và những công nghệ kết nối. Các bài viết của Boing Boing và Kottke cũng mô tả bộ bản vẽ kích thước như công cụ để làm phụ kiện chính xác, thay vì một kho sơ đồ phục vụ sửa chữa.
Vì vậy, không nên hiểu việc công khai bản vẽ là Apple đang mở toàn bộ dữ liệu thiết kế nội bộ hoặc thay đổi chính sách sửa chữa. Giá trị của chúng nằm ở những kích thước và khoảng hở mà nhà sản xuất cần để phụ kiện không cấn vào chi tiết chức năng của thiết bị.
Người làm phụ kiện tại Việt Nam có thể dùng tài liệu làm điểm khởi đầu
Apple cho biết trên cổng Developer rằng hãng cung cấp hướng dẫn thiết kế để các nhà sản xuất tạo phụ kiện tương thích. Các tài liệu công khai có thể hữu ích với xưởng phụ kiện, người dựng mẫu bằng CAD hoặc người dùng máy in 3D ở Việt Nam muốn thử làm phụ kiện theo kích thước thiết bị.
Dù vậy, bản vẽ không thay thế quy trình thử mẫu. Vật liệu, sai số gia công và cách lắp vẫn ảnh hưởng đến độ vừa vặn; riêng phụ kiện dùng công nghệ được cấp phép có thể còn phải đáp ứng yêu cầu chương trình MFi. Với người mua, kho bản vẽ chủ yếu là một cách thú vị để xem thiết kế công nghiệp được chuyển thành thông số sản xuất, chứ không phải thứ cần tải xuống để sử dụng iPhone hằng ngày.
Kho bản vẽ hữu ích cho nhà sản xuất, nhưng không phải sơ đồ sửa chữa
Điểm đáng giá của Dimensional Drawings là Apple cho thấy độ chính xác cần thiết phía sau một phụ kiện tưởng như đơn giản. Tài liệu giúp đối tác thiết kế dựa trên kích thước và vùng chức năng cụ thể, còn người tò mò có thể quan sát cách hình dáng sản phẩm được mô tả bằng dữ liệu kỹ thuật.
Apple đặt các tài liệu trong trang Accessories dành cho nhà phát triển. Nguồn tin về quy mô và danh sách thiết bị: 9to5Mac; đối chiếu mục đích sử dụng: Boing Boing và Kottke.
