Tóm tắt nhanh
- Cáp HDMI thụ động thường bắt đầu suy giảm tín hiệu khi đường truyền dài hơn khoảng 7,5 mét; với HDMI 2.1 băng thông cao, giới hạn có thể ngắn hơn.
- Coupler hoặc repeater phù hợp khi chỉ cần nối thêm vài mét, còn cáp HDMI quang lai giúp truyền xa và giảm nhiễu điện từ.
- HDMI over Ethernet dùng cáp mạng Cat5e, Cat6 hoặc Cat6a để kéo tín hiệu đi xa với chi phí và cách thi công linh hoạt hơn.
- HDBaseT phù hợp kết nối điểm-điểm độ trễ thấp, trong khi AV over IP có lợi thế khi cần phân phối một nguồn đến nhiều màn hình.

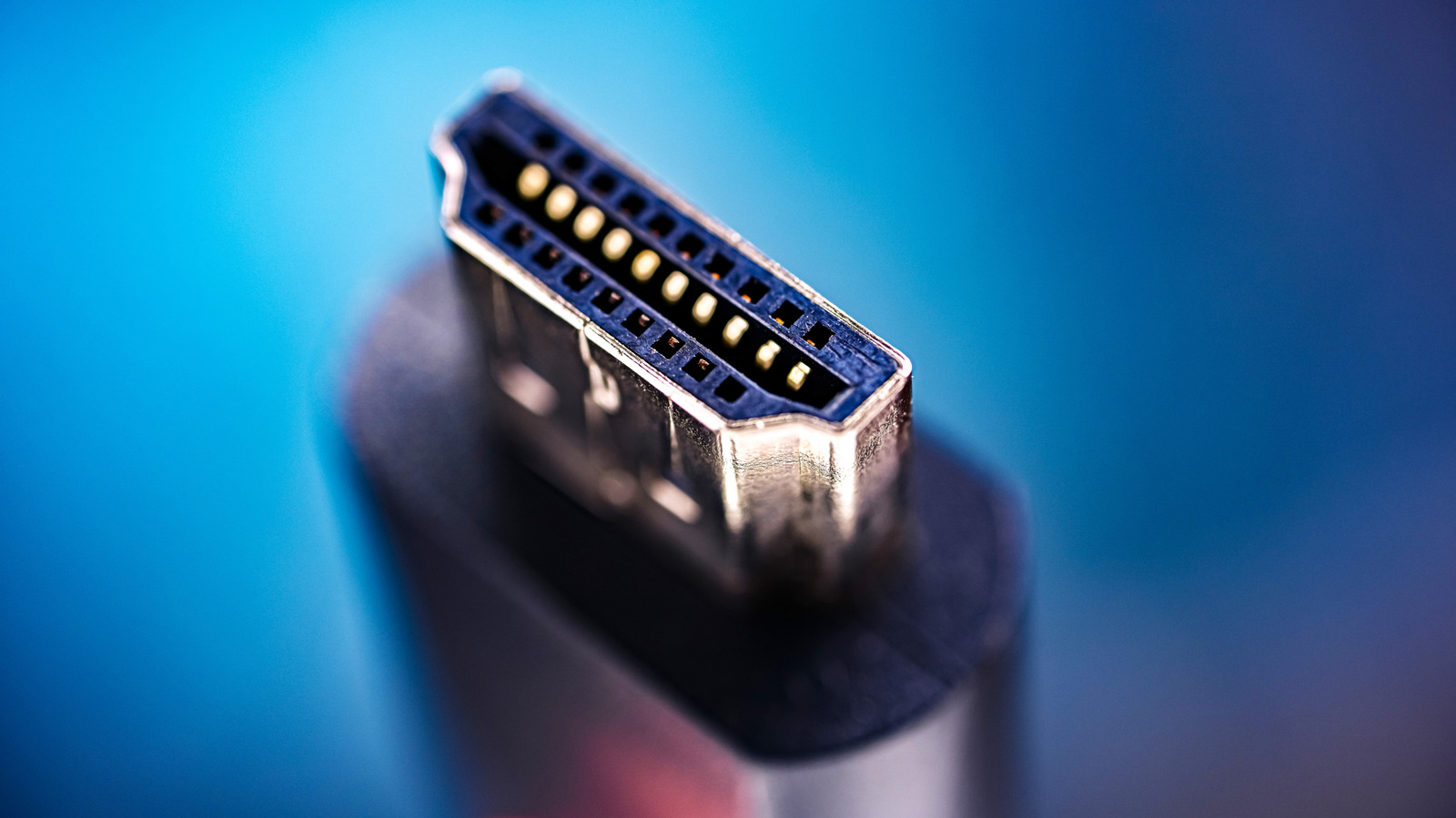

Cáp thụ động nhanh chạm giới hạn khi kéo HDMI đường dài
Hiện tượng suy hao tín hiệu xảy ra khi xung điện tử truyền dọc theo lõi đồng bị tiêu hao dần theo khoảng cách. Với các loại cáp HDMI thụ động thông dụng, giới hạn truyền dẫn an toàn thường vào khoảng 7,5 mét. Các chuẩn băng thông cao hơn như HDMI 2.1, với tốc độ lên đến 48 Gbps, có thể bắt đầu suy giảm khi cáp dài hơn khoảng 3 mét.
Dấu hiệu thường thấy là màn hình chớp tắt, xuất hiện các điểm ảnh trắng li ti, độ phân giải bị hạ hoặc hoàn toàn báo No Signal. Nếu chỉ cần nối thêm vài mét, đầu nối HDMI hai đầu cái hoặc bộ lặp tín hiệu có thể là lựa chọn gọn nhẹ. Với đường truyền dài và cần hạn chế nhiễu, cáp HDMI quang lai chủ động chuyển tín hiệu điện sang ánh sáng qua sợi quang, hỗ trợ khoảng cách lên tới 90 mét theo dữ liệu trong tài liệu tham khảo. Loại cáp này truyền một chiều nên phải cắm đúng đầu Source vào thiết bị phát và Display vào màn hình.
HDMI over Ethernet tận dụng hạ tầng cáp mạng sẵn có

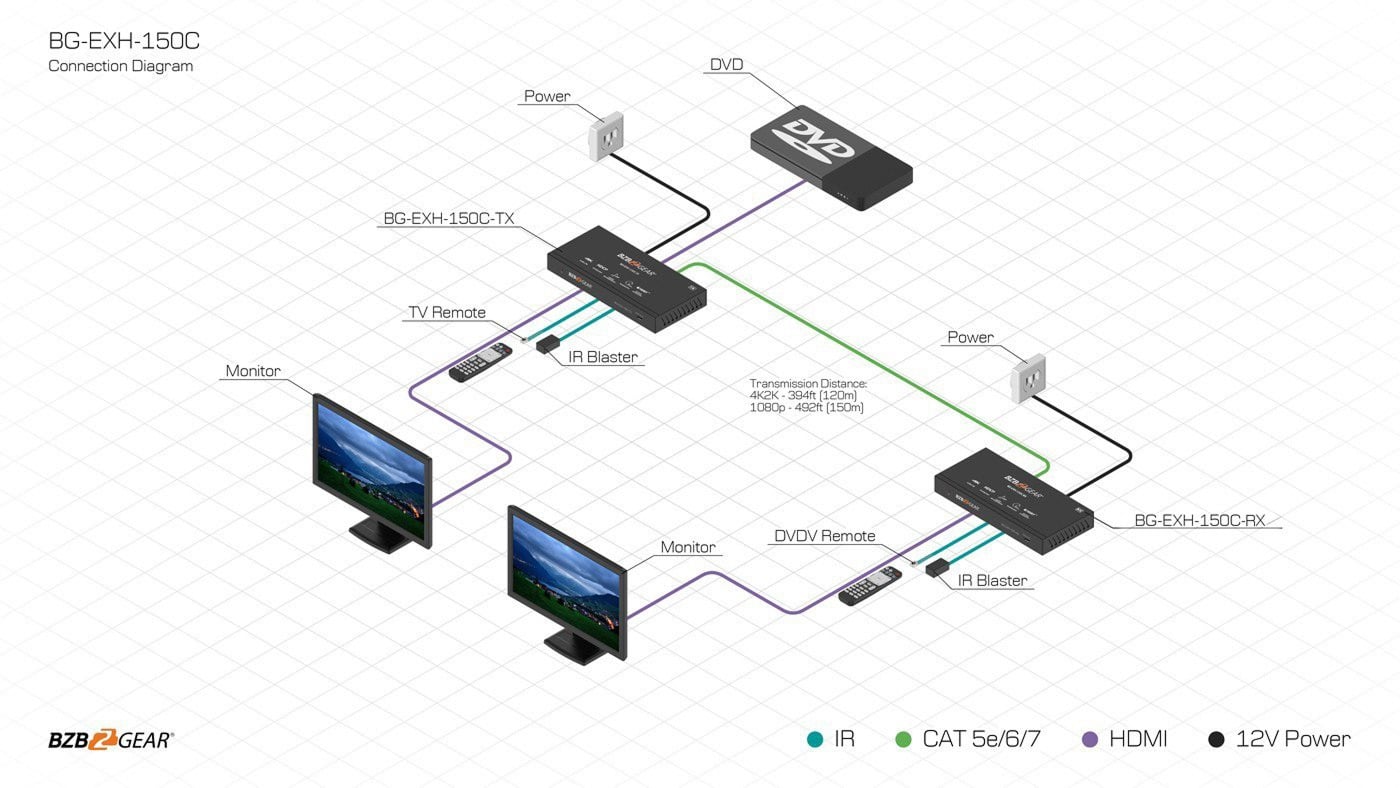

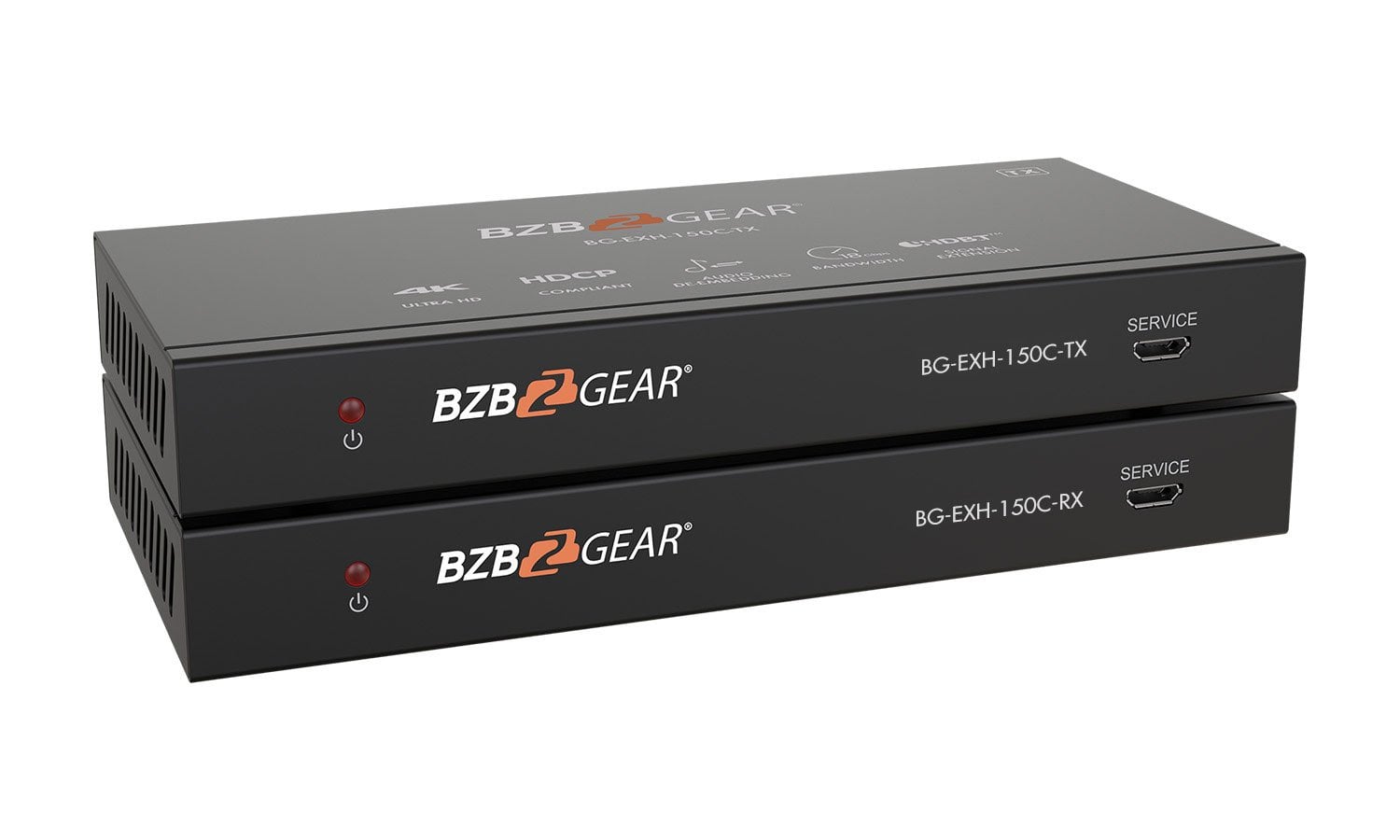

Ở nhà nhiều tầng, văn phòng hoặc hội trường, kéo cáp HDMI chuyên dụng từ 50 mét đến hơn 100 mét có thể tốn kém và khó luồn qua ống. Bộ nối dài HDMI qua Ethernet giải quyết bài toán này bằng một bộ phát đặt cạnh nguồn và một bộ nhận đặt cạnh màn hình.
Bộ phát mã hóa luồng HDMI để truyền qua cáp Cat5e, Cat6 hoặc Cat6a; bộ nhận giải mã rồi xuất lại qua cổng HDMI. Cáp mạng thường rẻ hơn cáp HDMI cùng chiều dài và dễ bấm đầu sau khi đã luồn qua đường ống. Một số thiết bị hỗ trợ PoC, cho phép cấp nguồn cho đầu còn lại qua chính dây mạng, giảm nhu cầu tìm thêm ổ cắm gần màn hình. Với phòng họp không thể kéo dây, bộ thu phát không dây băng tần 5 GHz hoặc 60 GHz mmWave cũng có thể dùng như phương án bổ trợ.
Chọn HDBaseT hay AV over IP theo cách phân phối tín hiệu
HDBaseT và AV over IP đều có thể dùng cáp mạng, nhưng phục vụ hai kiểu triển khai khác nhau. HDBaseT là kết nối điểm-điểm, truyền tín hiệu trực tiếp qua hạ tầng cáp và không phụ thuộc vào mạng máy tính cục bộ. Công nghệ này hướng đến độ trễ thấp, phù hợp xem phim, chơi game hoặc điều khiển máy tính từ xa. Một số hệ thống còn truyền ngược tín hiệu hồng ngoại hoặc RS-232 để điều khiển thiết bị đặt ở phòng khác.
AV over IP biến video thành các gói tin IP để đi qua switch mạng. Cách làm này yêu cầu hạ tầng hỗ trợ các cơ chế quản lý multicast như IGMP Snooping, nhưng thuận lợi khi cần đưa một nguồn phát đến nhiều màn hình. Việc mở rộng hoặc đổi tuyến có thể thực hiện bằng cấu hình mạng thay vì thay toàn bộ dây kết nối vật lý.
Dây mạng và cách thi công quyết định độ ổn định

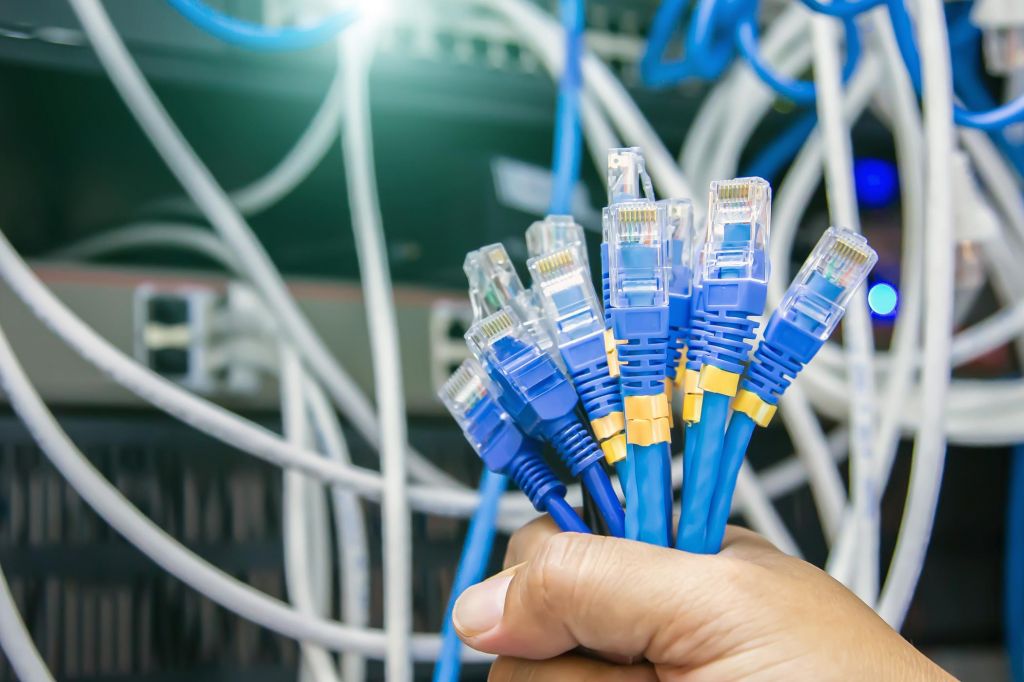

- Chọn đúng loại cáp: Ưu tiên cáp Cat6 hoặc Cat6a lõi đồng nguyên chất. Cáp nhôm mạ đồng CCA có điện trở cao hơn, dễ gây suy hao và có thể làm PoC hoạt động không ổn định.
- Giảm nhiễu điện từ: Nếu tuyến cáp đi gần dây điện 220 V, thang máy hoặc điều hòa công suất lớn, nên cân nhắc cáp STP/FTP và đầu nối kim loại có tiếp địa phù hợp.
- Không bẻ gập quá mức: Tuân thủ bán kính uốn của nhà sản xuất khi luồn ống, đồng thời tránh siết dây rút quá chặt làm biến dạng các cặp xoắn.
Khoảng cách, băng thông cần truyền, kết cấu không gian và ngân sách sẽ quyết định phụ kiện phù hợp. Nối ngắn có thể chỉ cần coupler hoặc repeater; đường dài nên cân nhắc cáp quang chủ động hay HDMI over Ethernet, còn hệ thống nhiều màn hình cần xem xét HDBaseT hoặc AV over IP ngay từ khâu thiết kế.
