Video “chip Apple dưới kính hiển vi” gây ấn tượng, nhưng không phải cảnh quay thật

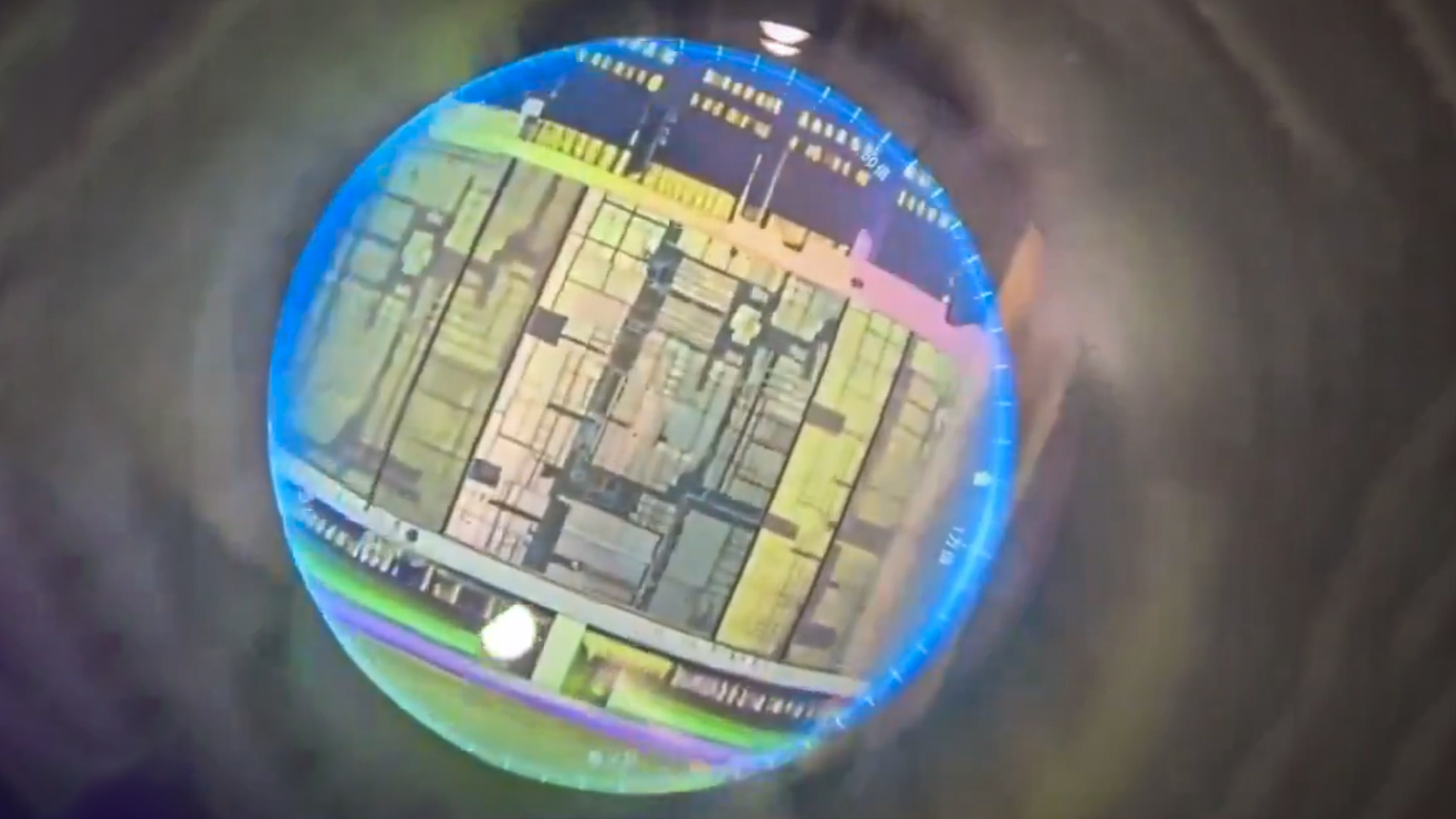

Khung hình video minh họa cấu trúc chip ở nhiều mức phóng đại
Khung hình từ video minh họa cú zoom vào cấu trúc chip; New Atlas lưu ý đây là ảnh ghép từ nhiều mức hiển vi, không phải một cú zoom quang học liên tục.

Tóm tắt nhanh

  • Video “chip Apple dưới kính hiển vi” là mô phỏng ghép từ nhiều ảnh ở các mức phóng đại, không phải một cú zoom quang học liên tục.
  • A17 Pro có khoảng 19 tỷ transistor và nằm trong package chỉ 17 x 12,87 x 0,91 mm, nhưng chưa có căn cứ xác nhận video đang quay đúng mẫu chip này.
  • Con số “3 nm” mô tả thế hệ quy trình sản xuất, không phải kích thước đơn giản của mọi bộ phận trên transistor.
  • Muốn xác minh cấu trúc chip cần dựa vào báo cáo phân tích die hoặc ảnh hiển vi có mô tả phương pháp đo, không chỉ hiệu ứng chuyển cảnh.

Cú zoom gây ấn tượng nhưng không phải phép đo trực tiếp

Video được chia sẻ với tiêu đề “Chip của Apple dưới kính hiển vi” mô phỏng cú zoom từ bề mặt chip xuống những cấu trúc cực nhỏ bên trong. Hình ảnh khiến người xem dễ nghĩ đây là một lần quan sát trực tiếp, nhưng New Atlas cho biết video không xác định rõ mẫu chip hay thiết bị tạo ảnh. Cách chuyển từ lớp này sang lớp khác phù hợp hơn với việc ghép nhiều hình ảnh ở các mức phóng đại khác nhau thành một chuyển động liền mạch.

Phần thảo luận trên Tinh tế cũng đặt nghi vấn về khả năng đây là video CGI hoặc video đã dựng lại. Ở mức phóng đại như vậy, việc quan sát cần đến các phương pháp phù hợp như kính hiển vi điện tử quét, chứ không phải một kính hiển vi quang học có thể phóng đại liên tục mà vẫn giữ hình ảnh sáng rõ. Video vì thế có thể dùng để minh họa quy mô của chip, nhưng không nên được xem là bằng chứng trực tiếp về cấu trúc của một chip Apple.

19 tỷ transistor nằm trong một package rất nhỏ

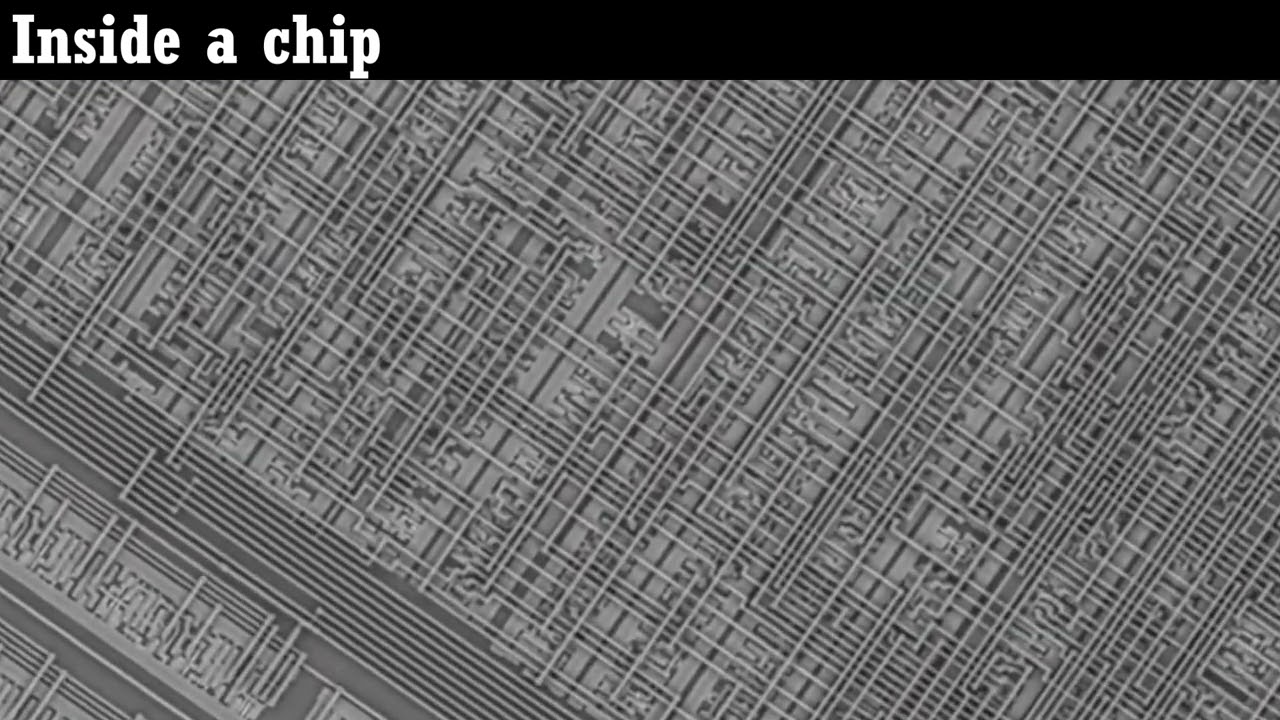

Thumbnail video Branch Education minh họa các công đoạn chế tạo vi mạch; đây là hình minh họa quy trình, không phải ảnh chụp mẫu A17 Pro.
Thumbnail video Branch Education minh họa các công đoạn chế tạo vi mạch; đây là hình minh họa quy trình, không phải ảnh chụp mẫu A17 Pro.

Video vẫn chạm đúng một sự thật khó hình dung: bộ xử lý hiện đại chứa mật độ linh kiện cực cao. New Atlas dẫn dữ liệu của Daniel Lemire cho biết A17 Pro trên iPhone 15 có khoảng 19 tỷ transistor. TechInsights xác định bộ xử lý A17 Pro APL1V02 nằm trong package kích thước 17 x 12,87 x 0,91 mm.

Tuy nhiên, chưa có nguồn nào trong package này xác nhận con chip xuất hiện trong video. A17 Pro chỉ là ví dụ phù hợp để giải thích khoảng cách giữa kích thước vật lý và độ phức tạp của một SoC hiện đại, không phải căn cứ để gán toàn bộ hình ảnh trong video cho đúng mẫu chip này.

“3 nm” không phải kích thước của mọi transistor

TechInsights cho biết A17 Pro là SoC ARM 64-bit do Apple thiết kế, TSMC sản xuất trên quy trình FinFET 3 nm. Con số 3 nm thường được dùng để gọi tên thế hệ quy trình, không phải kích thước đơn giản của mọi bộ phận trên transistor. New Atlas cũng lưu ý các kênh và cổng FinFET thực tế lớn hơn con số này.

Vì vậy, cú zoom trong video nên được hiểu là cách kể chuyện trực quan về khoảng cách kích thước, không phải bản đồ chính xác của từng transistor trong A17 Pro.

Các lớp dây khiến hình ảnh “đi xuyên” dễ bị hiểu sai

Thumbnail video được New Atlas dẫn lại khi giải thích cách hình ảnh chip được dựng từ nhiều mức hiển vi khác nhau.
Thumbnail video được New Atlas dẫn lại khi giải thích cách hình ảnh chip được dựng từ nhiều mức hiển vi khác nhau.

Chip không chỉ có một mặt phẳng transistor để camera phóng đại xuống. Quy trình chế tạo tạo ra nhiều lớp vật liệu, lớp cách điện và mạng dây nối theo cả chiều ngang lẫn chiều dọc. New Atlas mô tả một chip có thể cần khoảng 80 lớp kết nối, sử dụng hàng trăm vật liệu khác nhau; toàn bộ quá trình sản xuất có thể kéo dài khoảng ba tháng.

Để nghiên cứu một lớp cụ thể, phòng thí nghiệm phải chuẩn bị mẫu, bóc tách hoặc cắt qua vật liệu rồi dùng phương pháp hiển vi phù hợp. Các ảnh ở những mức phóng đại khác nhau sau đó mới có thể được dùng để dựng một mô phỏng dễ xem. Điều này giải thích vì sao hình ảnh “đi xuyên” qua nhiều lớp trong video không thể hiểu theo nghĩa đen.

Giá trị của video nằm ở phần minh họa, không phải hiệu ứng xác thực

Video hữu ích nếu được giới thiệu đúng cách: nó giúp người xem hình dung quy mô từ một package nhỏ đến những cấu trúc nano bên trong. Nhưng tiêu đề dễ tạo ấn tượng rằng toàn bộ cảnh quay là dữ liệu đo trực tiếp. Với các thông tin từ Tinh tế, New Atlas và TechInsights, cách diễn giải an toàn là đây là video minh họa đã dựng, lấy cảm hứng từ cấu trúc thật của chip.

Không nên dùng video để kết luận về layout cụ thể, số lớp hay kích thước từng transistor của một mẫu Apple. Muốn kiểm chứng các chi tiết đó, cần xem báo cáo phân tích die, tài liệu kỹ thuật hoặc ảnh hiển vi có chú thích rõ phương pháp đo.
